VCSEL远场光斑测量相机FFCS-VN02
    发布时间: 2021-02-24 20:34

VCSEL远场光斑测量相机FFCS-VN02专门用于Vcsel等发光光源器件的远场光学性能参数测试,具备近红外波段量子效率高、采集帧频高、测量精度高、稳定性好的优点。可同时兼顾高分辨率以及高帧频的测量方式;可测量发光光源器件的相对发光强度分布、光束截面分布、发散角、光束尺寸、芯片发光强度均匀性等参数。产品操作简单,界面友好,使用方便。


VCSEL远场光斑测量相机FFCS-VN02

     远场测试相机FFCS-VN02专门用于Vcsel等发光光源器件的远场光学性能参数测试,具备近红外波段量子效率高、采集帧频高、测量精度高、稳定性好的优点。可同时兼顾高分辨率以及高帧频的测量方式;可测量发光光源器件的相对发光强度分布、光束截面分布、发散角、光束尺寸、芯片发光强度均匀性等参数。产品操作简单,界面友好,使用方便。


功能

可测试发光光源器件的性能参数如下:

l 自动提取光束中心

l 相对发光强度分布

l 光束截面分布

l 发散角

l 光束尺寸

l 芯片发光强度均匀性等参数的检测功能

性能和指标

l 探测器类型:单色CMOS

l 传感器最大像素:4096×3000

l 帧频:≥400fps ;

l  重量: ≦40Kg

l 体积: ≦1000mm×500mm×500mm;

l 工作温度:20℃±10℃

l 存储温度: -40~+50℃

l 相对湿度:≤85%

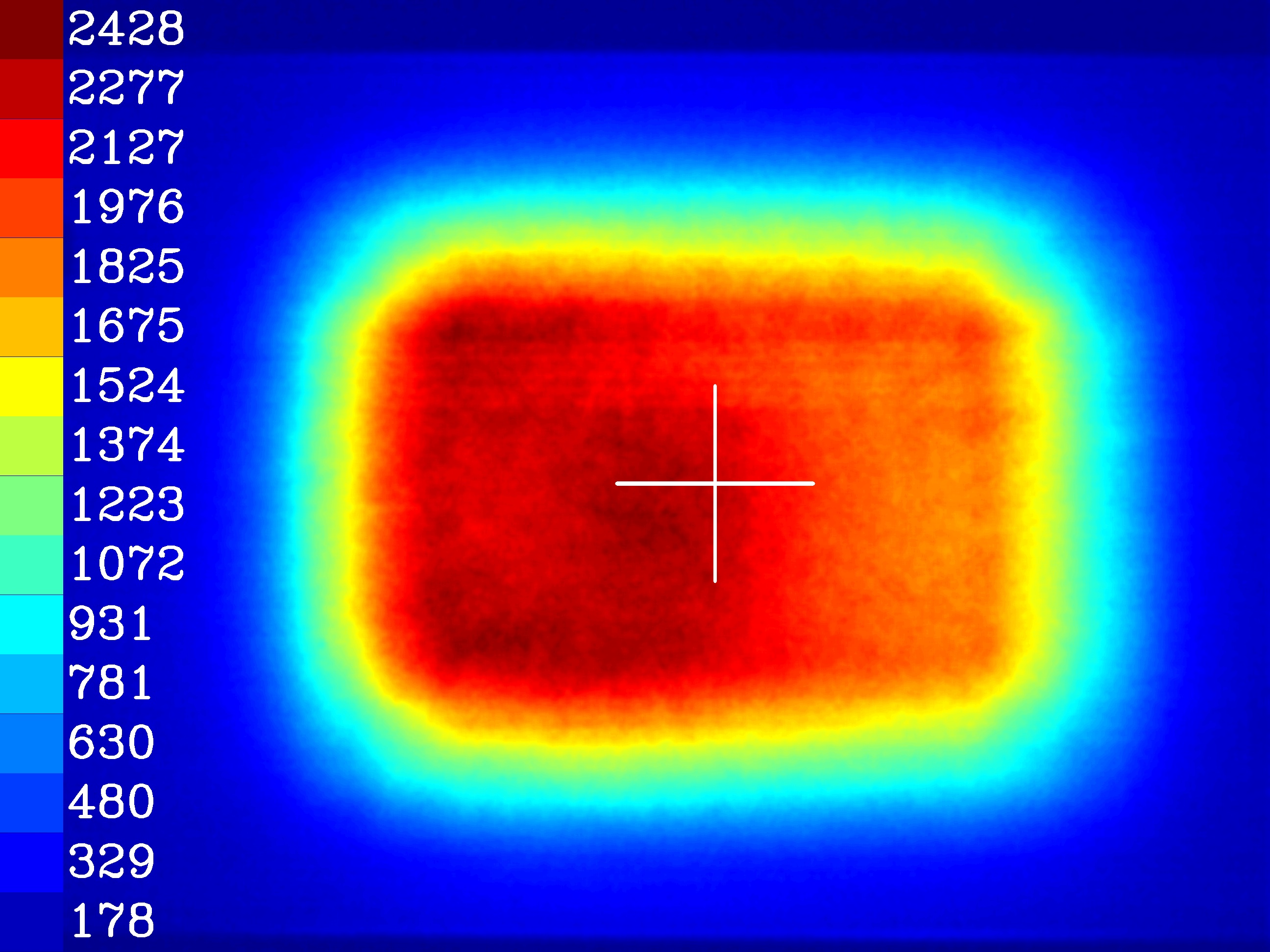

 远场测试相机VNIR FFCS可以自动抓取光斑中心位置,并根据光斑亮度按照不同的颜色进行显示。



远场测试相机VNIR FFCS测试图

VNIR FFCS自动抓取光斑中心位置,并提取两个垂直方向的的光强剖面线。也可手动通过鼠标选择中心位置,提取任意角度处的光强剖面。



远场测试相机VNIR FFCS提取光强剖面线

VNIR FFCS也可设置M×N分块测量模式,以中心分块光强为1.0,计算其余各分块区域相对中心区域强度的比值。


光斑分块测量图

VNIR FFCS可根据光强分布,显示光斑的三维轮廓线,其纵坐标为光强值,可更直观的显示发光器件的轮廓线。


光斑三维测量图
